6N135高速光耦的特性

EVERLIGHT 亿光产品 · 产品介绍 · 选型与采购服务

• 产品介绍与应用说明

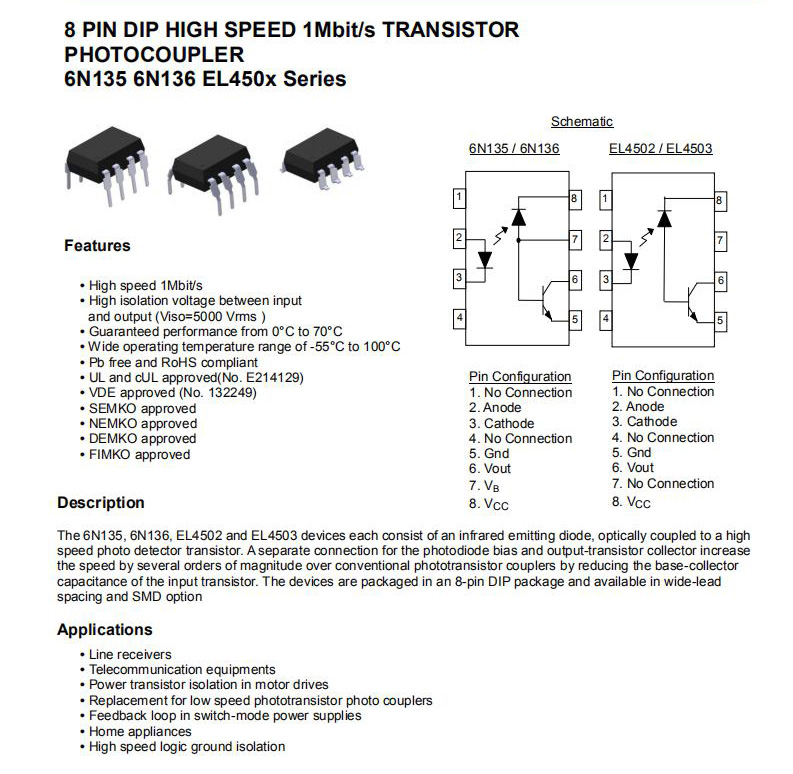

6N135是一种带晶体管输出的高速光耦。它能以1Mbit/s的速度切换，带宽为2MHz。它是TTL兼容的开放集电极输出常用于电源电路，如逆变器或数据传输电路作为逻辑隔离器。



6N135特性和规格



•高速光耦（1Mbit/s）



•隔离电压：2500Vrms



•最大供电电压：15V



•输入正向电压：1.3V至1.9V



•发射极基极电压：5V



•输出漏电流：8mA（最大）



•提供6针DIP和SMD封装。



6N135当量



HCPL4503M



可选光耦合器



MOC3021（过零）、MCT2E（非零晶体管）、MOC3041（非零交叉双向晶闸管）、FOD3180（高速MOSFET）、PC817、4N25、6N137





6N135是一种高速光耦或光隔离器。我们知道光耦/光隔离器一词意味着我们用光间接耦合（隔离）两组电路。6N135的特殊之处在于它有一个高速LED，因此可以以1Mbit/s的速度开关。耦合器的输出是一个TTL逻辑晶体管，便于与其他电路接口。



6N135与6N137非常相似，主要区别在于6N135有晶体管输出，6N137有NAND输出，与6N135的1Mbit/s相比，6N135具有10Mbit/s的高开关速度。



6N135的最大工作电压为15V，晶体管输出电流为8mA，峰值为16mA，适合驱动中等电平负载。如果你想找一些高压AC/DC开关，试试MOC3021。除此之外，IC还有一个使能管脚，在为相机闪光灯设计频闪电路时非常方便。所以，如果你正在寻找一个高速光耦，用于一些数字应用，如数据转换或噪声消除，那么这个IC可能会对你感兴趣。



如何使用6N135光耦

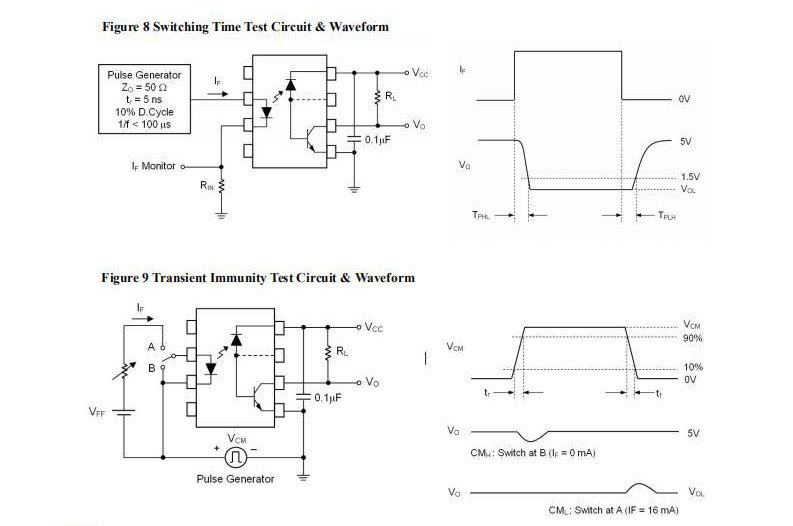

尽管6N135可以同时使用交流和直流，但它通常用于数字电路，并以5V作为电源电压工作。数据表中6N135的典型应用电路如下所示:



电容器0.1uF是横跨供电轨的旁路电容器。输入信号的阻抗至少应为50欧姆，上升时间和下降时间应大于5nS，以便IC做出响应。输入信号可在引脚3上探测（如果需要），下拉电阻器100Ω是可选的，只有在将信号连接到示波器时才能使用。

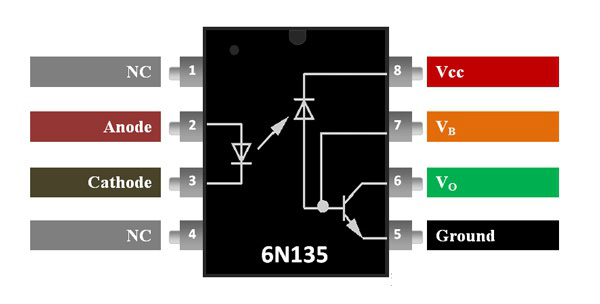

如前所述，输出端（引脚6）是一个开漏极晶体管，因此它既可以吸收电流，也可以保持浮动。因此，为了避免浮动，我们应该使用一个上拉电阻器RL，RL的值可以在330欧姆到4K之间，这取决于所连接的负载。



引脚7是启用引脚，该引脚有一个内置的上拉电阻，因此，在默认情况下，IC在通电时被启用。当接地时，它将禁用输出。该引脚可用于创建选通电路等。。下面的真值表将帮助您了解使能引脚的工作原理。



由于输出为开漏型，请注意，当输入为高时，输出将为低，反之亦然。由于IC通常用于快速切换，另一个需要考虑的问题是传播延迟。当输入为逻辑开时，输出仅在（TPHL）后关闭，当输入为逻辑关闭时，输出仅在（TPLH）后开启。在下面的开关图中可以理解这一点。



光耦6N135产品应用



•摄像机闪光灯



•高速ADC和DAC



•光纤通信



•噪声隔离电路



•输入/输出电路

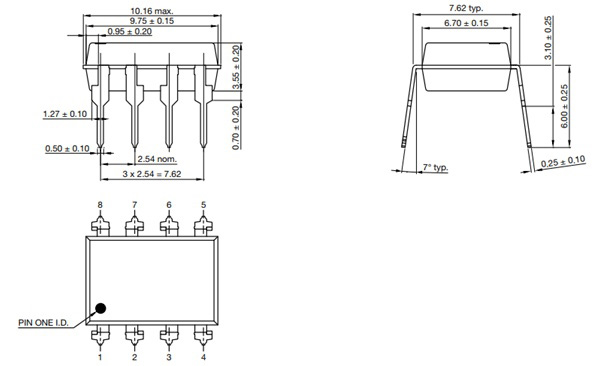

2D-Model （2D模型）参考：

PS:如需亿光光耦6N135系列光耦样品测试、规格书资料、技术应用咨询，欢迎联系超毅电子。
