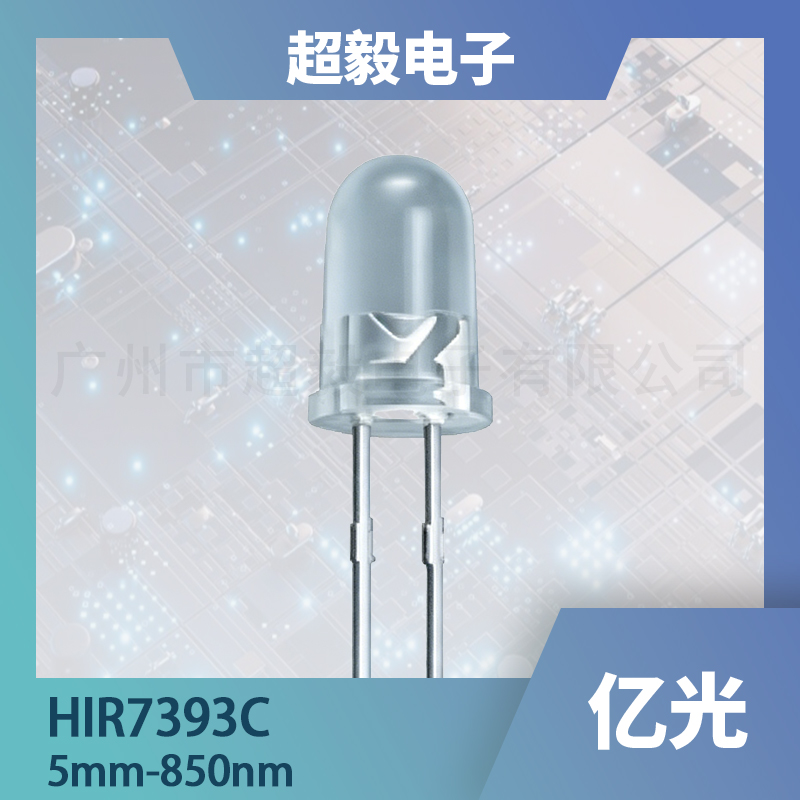

一、产品概述
HIR7393C 为亿光 EVERLIGHT 5mm（T-1 3/4）直插式红外 LED，采用 GaAlAs 芯片与透明水清塑胶封装。该型号以 850nm 为峰值发射波长，在 IF=20mA 条件下的辐射强度典型值为 15mW/sr，适用于需要红外主动发射端的光电检测、红外感应、红外照明/成像等系统。
产品选型时，建议同时确认接收端的光谱响应、目标检测距离、发射角度、驱动方式、工作温度与结构安装空间；页面中的技术数据以原厂 HIR7393C 规格书为准。
产品基础信息 |
产品型号 | HIR7393C |
产品类型 | 5mm 红外发射二极管 / 红外 LED |
品牌 | EVERLIGHT / 亿光 |
芯片材料 | GaAlAs |
封装形式 | T-1 3/4，5mm 直插式，透明水清塑胶封装 |
典型应用 | 红外光电检测、红外感应、红外发射链路、850nm 红外照明/成像系统 |
资料支持 | 原厂规格书、封装尺寸、焊接与使用注意事项、档位确认 |
供货说明 | 库存、价格、光强档位、批次与交期以业务确认为准 |
二、产品特点
• 850nm 红外发射：峰值波长为 850nm，可与相应光谱响应的光电晶体管、光电二极管或红外接收模块进行匹配。
• 高辐射强度输出：在 IF=20mA 条件下，辐射强度最低值为 7.8mW/sr、典型值为 15mW/sr；在规定的脉冲条件下，IF=100mA 时典型值可达 50mW/sr。
• 45° 典型半功率角：适合需要一定定向性的发射结构；实际覆盖范围仍应结合透镜、安装位置与目标距离确认。
• 5mm 直插式结构：引脚间距为 2.54mm，适合通孔 PCB 安装与常见直插式结构设计。
• RoHS 与无铅要求：原厂资料标注该产品为 Pb Free，并保持 RoHS 合规版本。
三、核心光电与绝对最大额定参数
除非另有说明，下表测试条件为 Ta=25°C。脉冲参数仅适用于脉冲宽度不大于 100μs、占空比不大于 1% 的条件，不能等同于连续工作能力。
参数 | 数值 | 测试/限制条件 | 单位 |
辐射强度 Ie | 7.8（最小） / 15（典型） | IF=20mA | mW/sr |
辐射强度 Ie | 50（典型） | IF=100mA，脉冲宽度≤100μs，占空比≤1% | mW/sr |
峰值波长 λp | 850（典型） | IF=20mA | nm |
光谱带宽 Δλ | 45（典型） | IF=20mA | nm |
正向电压 VF | 1.45（典型） / 1.65（最大） | IF=20mA | V |
正向电压 VF | 1.80（典型） / 2.40（最大） | IF=100mA，脉冲条件同上 | V |
反向电流 IR | 10（最大） | VR=5V | μA |
半功率角 2θ1/2 | 45（典型） | IF=20mA | ° |
连续正向电流 IF | 100（最大） | Ta=25°C | mA |
峰值正向电流 IFP | 1.0（最大） | 脉冲宽度≤100μs，占空比≤1% | A |
反向电压 VR | 5（最大） | 绝对最大额定值 | V |
功耗 Pd | 150（最大） | 25°C 自由空气条件或以下 | mW |
工作温度 Topr | -40 ～ +85 | 绝对最大额定值 | °C |
储存温度 Tstg | -40 ～ +100 | 绝对最大额定值 | °C |
辐射强度档位（IF=20mA）：实际可供档位、数量与标签信息，请以原厂包装标签、批次资料及业务确认结果为准。
档位 | M | N | P | Q |
最低值（mW/sr） | 7.8 | 11.0 | 15.0 | 21.0 |
最高值（mW/sr） | 12.5 | 17.6 | 24.0 | 34.0 |
四、典型应用场景
• 光电对射与反射式检测：HIR7393C 可作为红外光源端，与光电晶体管或光电二极管配合，用于物体有无、位置、通过、计数等检测方案。检测距离与稳定性需要综合评估目标反射率、接收端灵敏度、环境光与机械结构。
• 红外感应与状态识别：可用于需要通过红外光路遮挡或反射变化实现状态判断的设备。设计时应优先确认光路是否被外壳、灰尘、装配公差或外界光源干扰。
• 850nm 红外照明或成像发射端：在需要 850nm 发射端的红外照明、低照度成像或阵列式发射方案中，可作为单颗发射源或阵列单元参考。最终补光距离、均匀性与温升需由数量、驱动电流、光学结构及成像端响应共同验证。
• 定制红外信号发射链路：可用于与自定义接收端配套的红外信号、感应或通信式方案。若用于调制接收系统，应先确认接收端的中心波长、载波方式与接收灵敏度，不建议仅按产品品类直接替换。
五、选型与工程使用要点
• 先确认波长匹配：HIR7393C 的典型峰值波长为 850nm。选择接收端器件时，应核对其光谱响应或中心波长范围；不同波长的红外发射管不应在未验证的情况下直接替代。
• 按辐射强度档位确认：对发射距离、一致性或接收裕量有要求的项目，应确认所需的光强档位 M/N/P/Q、批次一致性与样品测试结果。
• 区分连续与脉冲驱动：100mA 为连续正向电流最大值；1.0A 峰值正向电流仅适用于规定脉冲条件。驱动电路需要预留限流与温升余量，并参考原厂降额曲线。
• 确认光学角度与结构空间：45° 为典型半功率角。若需要更集中的光束、更广的覆盖范围或更远距离，应结合透镜、导光结构、安装高度与目标距离进行验证。
• 确认封装与引脚方向：该型号为 5mm 直插式封装，引脚间距 2.54mm；1 脚为阳极、2 脚为阴极。PCB 开孔、丝印与装配方向应与实际封装图一致。
六、封装、引脚与包装信息

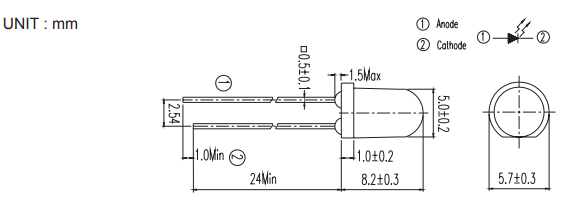

封装与包装信息 |
封装外形 | 5.0mm 直插式圆头红外 LED，透明水清外观 |
主体尺寸 | 主体直径 5.0±0.2mm；总高度 8.2±0.3mm（详见原厂封装图） |
引脚间距 | 2.54mm |
引脚长度 | 24mm 最小值 |
引脚直径 | 0.5±0.1mm |
极性定义 | 1 脚：阳极 Anode；2 脚：阴极 Cathode |
包装数量 | 500pcs/袋；5 袋/内箱；10 内箱/外箱 |
七、焊接、储存与静电注意事项
• 引脚成型：引脚弯折位置应距离环氧头部基座至少 3mm，并应在焊接前完成；避免对封装基部施加机械应力。
• 手工焊接：烙铁头温度不高于 300°C（30W 最大），焊接时间不超过 3 秒；焊点到环氧头部的距离建议不小于 3mm。
• 浸焊：预热温度不高于 100°C、时间不超过 60 秒；焊锡浴温度及时间最高为 260°C、5 秒。浸焊和手焊均不建议超过一次。
• 储存条件：出货后建议在 30°C 以下、70%RH 以下环境储存，储存期为 3 个月；应避免高湿环境下的快速温度变化与结露。
• 清洁与静电防护：如需清洁，建议室温异丙醇处理且不超过 1 分钟；超声波清洗需预先验证。操作时应使用防静电手环、鞋带或手套，并确保设备良好接地。
八、常见问题 FAQ
Q：HIR7393C 是什么产品？
A：HIR7393C 是一款亿光 EVERLIGHT 5mm 直插式红外发射二极管，采用 GaAlAs 芯片与透明水清封装，典型峰值波长为 850nm。
Q：HIR7393C 的 850nm 波长适合哪些方案？
A：可用于需要 850nm 主动红外发射端的光电检测、红外感应、红外照明或成像等方案。是否适合具体项目，仍需结合接收端光谱响应、距离、环境光、结构与驱动条件确认。
Q：45° 半功率角代表什么？
A：45° 为典型的半功率角，表示器件在一定角度范围内具有较集中的发射能量。实际覆盖范围会受到安装高度、透镜、外壳开孔和目标距离影响。
Q：可以长期按 1A 电流驱动吗？
A：不可以。1A 为峰值正向电流最大值，仅适用于脉冲宽度不大于 100μs、占空比不大于 1% 的条件；连续正向电流最大值为 100mA。
Q：HIR7393C 能否直接替代其他 5mm 红外 LED？
A：不建议只根据外形或“5mm 红外 LED”直接替代。替代时至少应核对波长、辐射强度、发射角、正向电压、正向电流、引脚尺寸、接收端匹配与实际测试结果。
Q：采购前建议提供哪些信息？
A：建议提供应用场景、目标检测或发射距离、所需波长、接收端型号或响应范围、驱动方式、数量、是否需要指定光强档位，以及样品、规格书、库存和交期需求。
九、资料支持与采购咨询
如需确认 HIR7393C 的原厂规格书、封装尺寸、光强档位、样品、库存、报价、交期或相近型号建议，可提供具体应用场景与技术参数，由业务人员协助核对。
超毅电子自 2000 年开始代理亿光产品，如今已有 26 年。针对红外发射、光电检测、红外接收与 LED 显示等应用，可按项目需求提供型号资料与选型支持。
资料来源：EVERLIGHT HIR7393C Datasheet，5.0mm Infrared LED，Release Date: Jun.13.2013，Issue No.: DIR-0000972。页面参数以原厂最新版资料及实际供货标签为准。 |
