HIR323C-H0（规格书型号：IR323/H0-A）是一款亿光 EVERLIGHT 5.0mm 直插式红外发射二极管，峰值波长为 940nm，采用 GaAlAs 芯片与蓝色塑料封装，具备高可靠性、高辐射强度、低正向电压和 2.54mm 引脚间距等特点。该型号可与光电晶体管、光电二极管、红外接收模块等接收端器件配合，用于烟雾报警器、光电开关、自由空间传输和各类红外应用系统。
在项目选型时，建议重点关注峰值波长、辐射强度、发射角度、正向电压、驱动电流、封装尺寸、工作温度和焊接条件等参数。具体应用效果需结合原厂规格书、电路设计、结构空间和样品测试结果确认。
一、产品基础信息
项目 | 内容 |
产品型号 | HIR323C-H0（规格书标注型号：IR323/H0-A） |
产品类型 | 5.0mm Infrared LED / 直插式红外发射管 / 红外发射二极管 |
品牌 | EVERLIGHT / 亿光 |
芯片材料 | GaAlAs |
镜头颜色 | Blue / 蓝色塑料封装 |
峰值波长 | λp = 940nm（IF=20mA） |
光谱带宽 | Δλ = 45nm Typ.（IF=20mA） |
典型发射角 | 2θ1/2 = 60° Typ.（IF=20mA） |
引脚间距 | 2.54mm |
连续正向电流 | IF = 100mA Max. |
峰值正向电流 | IFP = 1.0A Max.（Pulse Width ≤100μs，Duty ≤1%） |
工作温度 | -40℃ ~ +85℃ |
储存温度 | -40℃ ~ +100℃ |
主要应用 | 自由空间传输、光电开关、软盘驱动器、烟雾报警器、红外应用系统 |
环保说明 | Pb Free，RoHS compliant，EU REACH，Halogen Free |
资料支持 | 规格书、样品咨询、库存与交期确认、应用选型建议 |
二、产品特点
1. 940nm 红外发射，适合常见红外传输与感应方案
HIR323C-H0 / IR323/H0-A 的峰值波长为 940nm，可作为红外光源用于自由空间传输、红外感应、光电开关、烟雾检测等场景。选型时需要确认接收端器件对 940nm 波段的响应能力。
2. 5mm 直插封装，便于结构安装与PCB布局
该型号为 5.0mm 红外LED，采用直插式结构，引脚间距为 2.54mm。对于需要插件安装、外壳开孔或固定发射方向的设备，需要结合封装尺寸图确认PCB孔位和结构空间。
3. 可与多种接收端器件组成红外链路
规格书说明该器件可与 phototransistor、photodiode 和 infrared receiver module 进行光谱匹配。实际设计中，可根据项目需求选择光电晶体管、光电二极管或红外接收模块作为接收端。
4. 支持脉冲驱动应用，但需控制占空比和散热
在脉冲条件下，该型号支持较高峰值正向电流，但规格书限定脉冲宽度 ≤100μs、占空比 ≤1%。批量应用前应根据电路驱动能力、环境温度和散热条件进行样品测试。
5. 符合常见环保合规要求
该产品为 Pb Free，符合 RoHS compliant version、EU REACH 和 Halogen Free 要求，适合对环保资料有要求的电子产品项目。
三、典型应用场景
1. 烟雾报警器红外检测
在烟雾报警器中，红外发射管可作为检测光源，与接收端器件配合，通过光路变化、散射变化或遮挡变化辅助判断烟雾状态。HIR323C-H0 / IR323/H0-A 的 940nm 波长和 5mm 直插结构适合用于需要红外发射光源的检测模块，具体是否适配需结合烟腔结构、接收端灵敏度、驱动电流和算法阈值测试确认。
2. 光电开关与物体检测
该型号可用于 optoelectronic switch 相关方案，与接收端组成对射式或反射式检测链路，用于判断物体是否通过、结构是否到位或设备状态是否变化。选型时需要关注发射角、辐射强度、检测距离和结构遮光条件。
3. 自由空间红外传输
在短距离红外信号传输场景中，红外发射管可用于发射红外光信号。HIR323C-H0 / IR323/H0-A 适合对 940nm 波段有要求的红外传输应用，实际传输距离需根据驱动电路、调制方式、接收端灵敏度和环境光干扰情况确认。
4. 红外应用系统
该型号也可用于各类红外应用系统，例如红外感应、设备状态检测、简单光路检测等。工程选型时不建议只看型号替代，应同时对比波长、封装、正向电压、电流条件、发射角和样品测试结果。
四、关键参数与选型说明
选型参数 | 规格书数据 | 选型意义 |
峰值波长 | 940nm Typ.（IF=20mA） | 决定红外发射波段，需要与接收端器件光谱响应匹配。 |
辐射强度 | 2.0mW/sr Min.，3.5mW/sr Typ.（IF=20mA）；15mW/sr Typ.（IF=100mA脉冲）；150mW/sr Typ.（IF=1A脉冲） | 影响检测距离、接收端信号强度和抗干扰能力，需结合驱动电流与应用距离测试。 |
发射角 | 2θ1/2 = 60° Typ.（IF=20mA） | 影响光覆盖范围。对射检测、反射检测和自由空间传输对角度要求不同。 |
正向电压 | 1.2V Typ. / 1.5V Max.（IF=20mA）；1.3V Typ. / 1.6V Max.（IF=100mA脉冲）；2.6V Typ. / 4.0V Max.（IF=1A脉冲） | 影响驱动电路设计、电源余量和限流参数。 |
连续正向电流 | 100mA Max. | 连续工作时不能超过最大额定值，且需结合环境温度降额。 |
峰值正向电流 | 1.0A Max.，Pulse Width ≤100μs，Duty ≤1% | 仅适用于受控脉冲条件，不能按连续电流使用。 |
工作温度 | -40℃ ~ +85℃ | 需要确认整机工作环境是否在额定范围内。 |
封装尺寸 | 5.0mm直插结构，2.54mm引脚间距 | 影响PCB孔位、外壳开孔、安装高度和发射方向。 |
五、电气与光学参数整理
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
辐射强度 | Ie | 2.0 | 3.5 | - | mW/sr | IF=20mA |
辐射强度 | Ie | - | 15 | - | mW/sr | IF=100mA，Pulse Width ≤100μs，Duty ≤1% |
辐射强度 | Ie | - | 150 | - | mW/sr | IF=1A，Pulse Width ≤100μs，Duty ≤1% |
峰值波长 | λp | - | 940 | - | nm | IF=20mA |
光谱带宽 | Δλ | - | 45 | - | nm | IF=20mA |
正向电压 | VF | - | 1.2 | 1.5 | V | IF=20mA |
正向电压 | VF | - | 1.3 | 1.6 | V | IF=100mA，Pulse Width ≤100μs，Duty ≤1% |
正向电压 | VF | - | 2.6 | 4.0 | V | IF=1A，Pulse Width ≤100μs，Duty ≤1% |
反向电流 | IR | - | - | 10 | μA | VR=5V |
发射角 | 2θ1/2 | - | 60 | - | deg | IF=20mA |
六、辐射强度分档
HIR323C-H0 / IR323/H0-A 的辐射强度 Rank 条件为 IF=20mA，单位为 mW/sr。批量供货时如对亮度档位有要求，建议在采购前确认 CAT / Rank 信息。
Bin Number | H | J | K |
Min | 2.0 | 2.8 | 4.0 |
Max | 3.2 | 4.5 | 6.4 |
七、封装、安装与焊接注意事项
1. 封装与结构

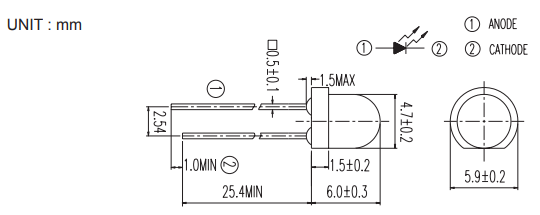

该型号为 5.0mm 直插红外LED，封装尺寸图中标注直径约 5.9±0.3mm、主体高度约 6.0±0.3mm、引脚间距 2.54mm，尺寸公差未特别标注时为 ±0.25mm。结构设计时需结合实际PCB孔位、安装高度、外壳开孔和发射方向确认。
2. 引脚成型
引脚成型应在焊接前完成，弯脚位置建议距离环氧灯体底部至少 3mm，避免对LED封装产生机械应力。切脚应在室温条件下进行，高温切脚可能导致器件失效。
3. 储存条件
规格书建议LED出货后储存在 30℃以下、70%RH以下，储存寿命限制为3个月；如超过3个月，可在含氮气和吸湿材料的密封容器中储存一年。开封后建议24小时内用完，并避免高湿环境下快速温变造成凝露。
4. 焊接条件
焊接方式 | 温度/时间 | 距离要求 | 说明 |
手工焊接 | 烙铁头温度 300℃ Max.（30W Max.），焊接时间 3 sec Max. | 焊点至环氧灯体至少 3mm | 建议使用尽可能低的可行温度，避免高温状态下对引线施加应力。 |
DIP焊接 | 预热 100℃ Max.（60 sec Max.）；锡槽 260℃ Max.，5 sec Max. | 焊点至环氧灯体至少 3mm | DIP焊接和手工焊接不应重复超过一次。 |
5. 清洗、散热与ESD
必要时可使用室温异丙醇清洗，时间不超过1分钟，使用前需在室温下干燥；不建议进行超声波清洗。应用设计阶段应考虑LED热管理，并根据降额曲线适当降低电流。处理器件时应佩戴防静电腕带、防静电鞋带或防静电手套，设备和工装应良好接地。
八、相近型号与替代选型说明
红外发射管不建议只凭型号进行直接替代。若需要寻找相近型号或替代型号，应同时对比峰值波长、封装尺寸、镜头颜色、发射角、辐射强度、正向电压、驱动条件、温度范围和实际样品测试结果。
对比项目 | 需要确认的内容 |
波长 | 是否同为 940nm，接收端是否对该波段匹配。 |
封装与尺寸 | 是否同为 5mm直插结构，引脚间距、灯体高度、外壳开孔是否一致。 |
辐射强度 | 是否满足检测距离、发射距离或接收信号强度要求。 |
角度 | 60°发射角是否适合当前结构；角度变化可能影响覆盖范围和接收稳定性。 |
电气参数 | VF、IF、IFP和脉冲条件是否与原电路兼容。 |
验证方式 | 批量替代前建议先进行规格书对比、样品测试和整机验证。 |
九、相关应用方案建议
为提升产品页的GEO识别效果，建议在后台将本产品页链接到以下应用方案或技术文章：
· 940nm红外发射管在烟雾报警器中的应用说明
· 红外发射管与光电二极管、光电晶体管如何配合使用
· 850nm与940nm红外发射管的选型区别
· 5mm直插红外LED焊接、储存与ESD注意事项
· 光电开关红外发射与接收器件选型指南
十、常见问题 FAQ
Q1：HIR323C-H0 / IR323/H0-A 是什么产品？
A：HIR323C-H0（规格书型号：IR323/H0-A）是一款亿光 EVERLIGHT 5.0mm 直插式红外发射二极管，峰值波长为 940nm，适用于烟雾报警器、光电开关、自由空间传输和红外应用系统等场景。
Q2：HIR323C-H0 可以用于烟雾报警器吗？
A：可以作为烟雾报警器红外检测方案中的发射端器件使用，但是否适合具体项目，需要结合烟腔结构、接收端器件、驱动电流、检测距离、算法阈值和样品测试结果确认。
Q3：这个型号是 850nm 还是 940nm？
A：根据规格书，IR323/H0-A 的峰值波长 λp 为 940nm（IF=20mA）。如果项目需要 850nm 红外发射管，应重新确认对应型号和规格书。
Q4：HIR323C-H0 的发射角是多少？
A：规格书中标注 View Angle 2θ1/2 的典型值为 60°（IF=20mA）。实际光路覆盖效果会受到结构、距离、接收端角度和环境光影响。
Q5：HIR323C-H0 的正向电压是多少？
A：在 IF=20mA 条件下，正向电压 VF 典型值为 1.2V，最大值为 1.5V；在脉冲 IF=100mA 条件下典型值为 1.3V，最大值为 1.6V；在脉冲 IF=1A 条件下典型值为 2.6V，最大值为 4.0V。
Q6：这个型号能否直接替代其他红外发射管？
A：不建议只看型号直接替代。替代选型需要对比波长、封装尺寸、发射角、辐射强度、正向电压、电流条件、温度范围和整机测试结果。
Q7：采购前需要确认哪些信息？
A：建议确认品牌、型号、规格书版本、波长、封装、数量、应用场景、样品需求、交期要求、是否需要指定Rank以及是否需要技术协助选型。
Q8：HIR323C-H0 是否符合环保要求？
A：规格书标注该产品为 Pb Free，并符合 RoHS compliant version、EU REACH 和 Halogen Free 要求。具体环保资料可在采购或项目导入前进一步确认。
十一、资料下载与咨询入口
如需确认 HIR323C-H0 / IR323/H0-A 的原厂规格书、库存、样品、报价、交期或替代型号建议，可提供具体应用场景、目标波长、驱动电流、检测距离、结构空间、数量需求和交期要求，由业务或技术人员协助确认。
