应用在光电式烟雾传感器上的发射管和接收管

光电式烟雾传感器又可以分为：

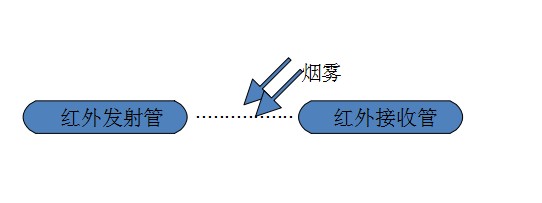

一、减光式光电烟雾探测器

       在正常情况下，受光器件接收到发光器件发出的一定光量；而在有烟雾时，发光器件的发射光到受到烟雾的遮挡，使受光器件接收的光量减少，光电流降低，探测器发出报警信号。

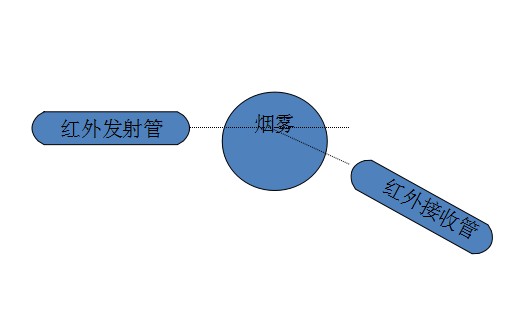

二、散射光式光电烟雾探测器

    在正常情况下，受光器件是接收不到发光器件发出的光的，因而不产生光电流。在发生火灾时，当烟雾进入检测室时，由于烟粒子的作用，使发光器件发射的光产生漫射，这种漫射光被受光器件接收，使受光器件的阻抗发生变化，产生光电流，从而实现了烟雾信号转变为电信号的功能，探测器收到信号然后判断是否需要发出报警信号。

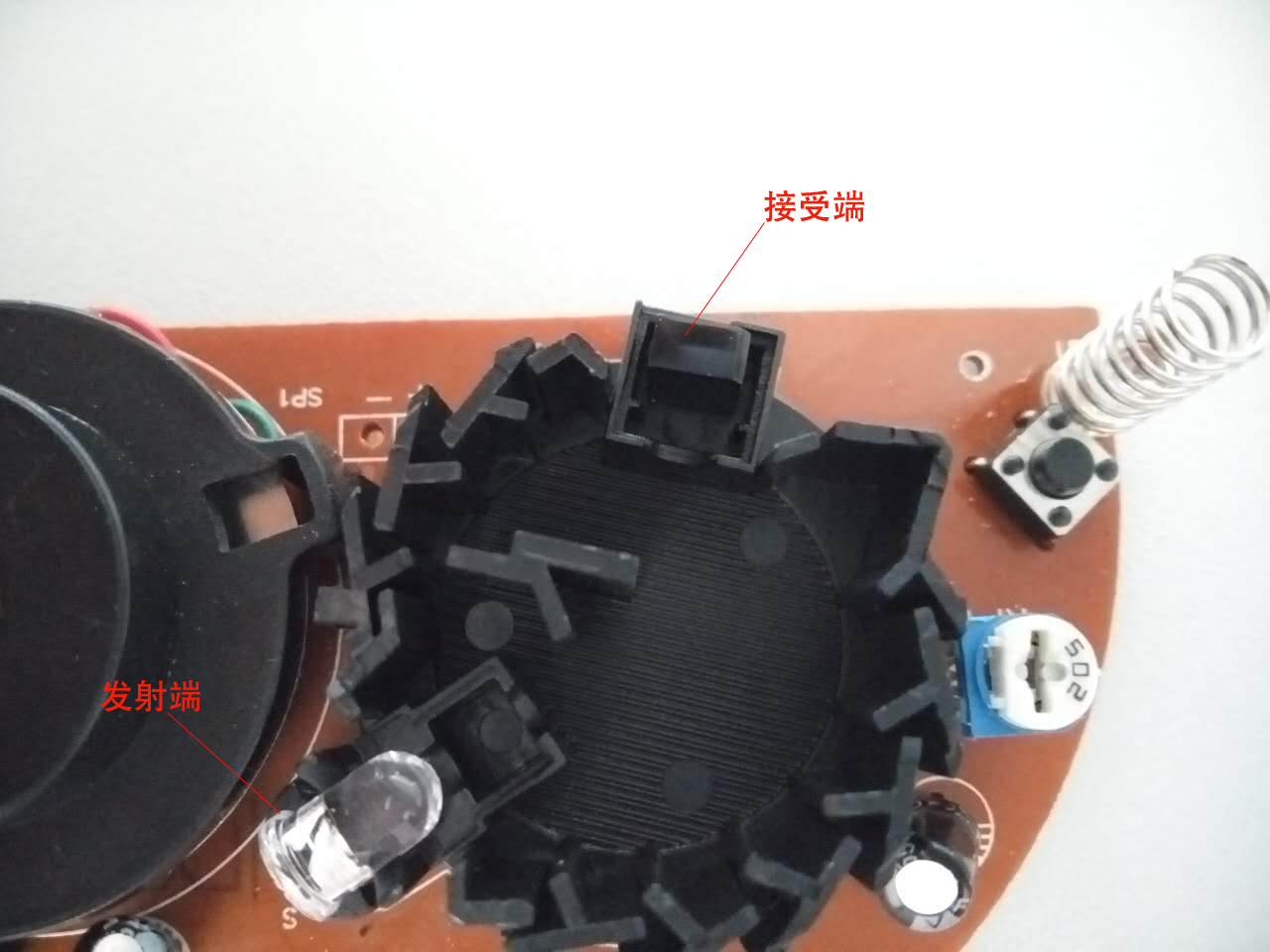

图中为烟雾传感器内的光学迷宫由发射端和接收端两部分组成

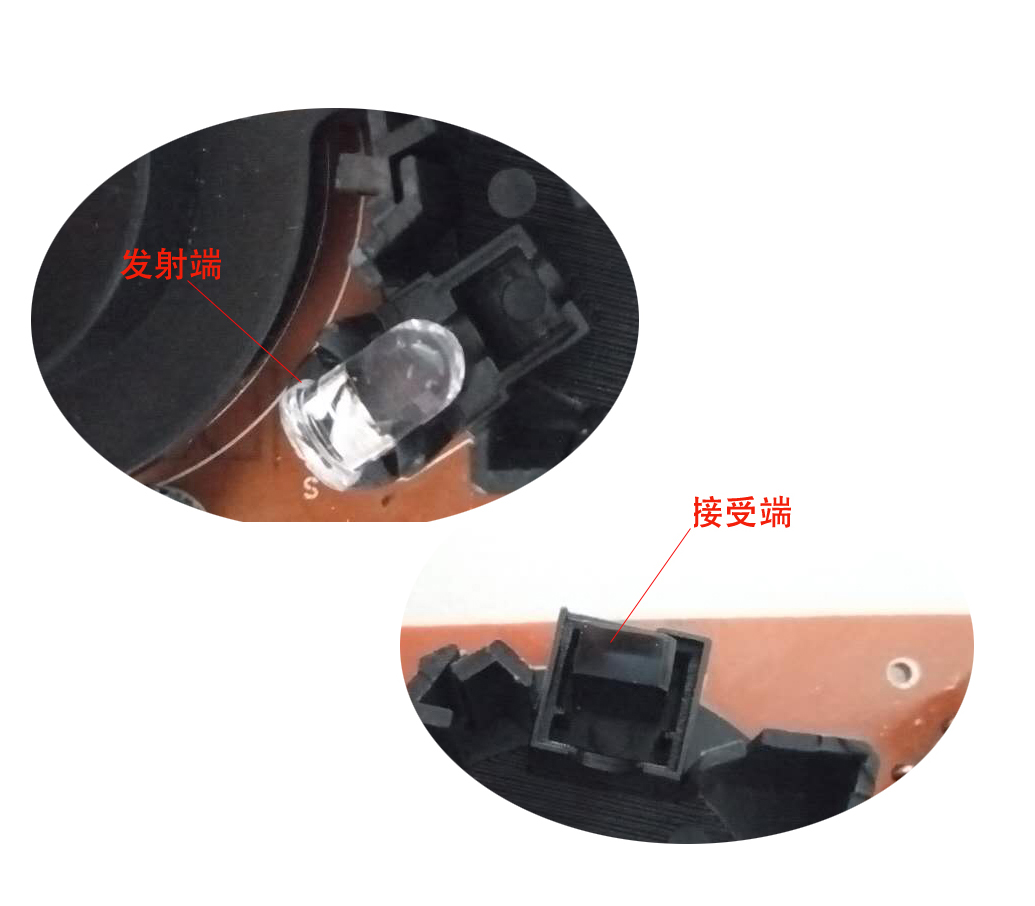

图中所示的为散射式烟雾传感器。


发射端可以使用超毅的5mm红外发射管

  CY333C-A[IR] 或 CY383C[IR]

接收端中可以使用超毅红外侧面型接收二极管

  CY638B[PD] 或 CY438B[PD]


如有需要产品资料，索样测试，产品订购，欢迎与超毅电子联系。
